Tekniset parametrit

Lasertyömateriaali	Ytterbium-seostettu kuitu
Laser aallonpituus	1080m
Keskimääräinen lähtöteho	60-120W
Suurin huipputeho	600W-1200W
Laserpulssin leveys	0.2–15 ms portaattomasti säädettävissä
Pulssin toistotaajuus	1-20Hz portaattomasti säädettävissä
Suurin yhden pulssin energia	<6/12J
Säteen laatu (BPP)	1-2 mm x mrad
Valosähköisen muuntamisen tehokkuus	30%
Jäähdytysmenetelmä	Ilmajäähdytys
Suurin syöttöteho	2 kW

Tuotteen kuvaus

Lähes jatkuvassa kuitulaserissa QCW (60/120W) on integroitu rakenne, joka on kompakti, ilmajäähdytteinen ja jolla on korkea hyötysuhde ja luotettavuus, joka on vertaansa vailla muihin ensisijaisesti hitsaukseen käytettyihin lasereihin. Sen merkittäviä ominaisuuksia ovat suuri lähtöteho, erinomainen säteen laatu, korkea vakaus ja joustava ohjattavuus. Kuitulaserien edut tehokkuuden, joustavuuden, modulaarisuuden sekä lämpö- ja mekaanisen lujuuden suhteen yksinkertaistavat kokoonpanoprosessia. Vielä tärkeämpää on, että käyttökustannukset teollisissa sovelluksissa ovat erittäin alhaiset. Taloudelliset toteutettavuustutkimukset osoittavat, että suuritehoisilla kuitulasereilla voidaan saavuttaa nopeampia, parempia, halvempia ja tehokkaampia teollisia sovelluksia.

Pääominaisuudet:

Laadukas kuitutulostus

Korkea lähtöteho

Korkea luotettavuus ja pitkä käyttöikä

Kompakti, vahva ja kestävä rakenne

Korkea sähkö-optinen muunnostehokkuus

Ulkoinen tietokoneen liitäntäportti helppoa käyttöä varten

Tässä mallissa on ilmajäähdytteinen rakenne, jonka pulssin leveys on 0.2-15 ms, ja yhden pulssin energia vaihtelee välillä 0,1 J - 6 J (jopa 12 J). Perinteisiin YAG-lasereihin verrattuna se tarjoaa samanlaisia prosessointitehosteita, mutta korkeammalla sähkö-optisella muunnostehokkuudella lamppupumpatut YAG-laserit ovat noin 3,5 %, kun taas QCW-laserit saavuttavat jopa 30 %. Tässä suhteessa etu on huomattava: alhainen virrankulutus tarkoittaa enemmän energiansäästöjä. Lisäksi kuitulaser on kompakti, huoltovapaa, erittäin luotettava eikä vaadi komponenttien vaihtoa normaalin käyttöikänsä aikana.

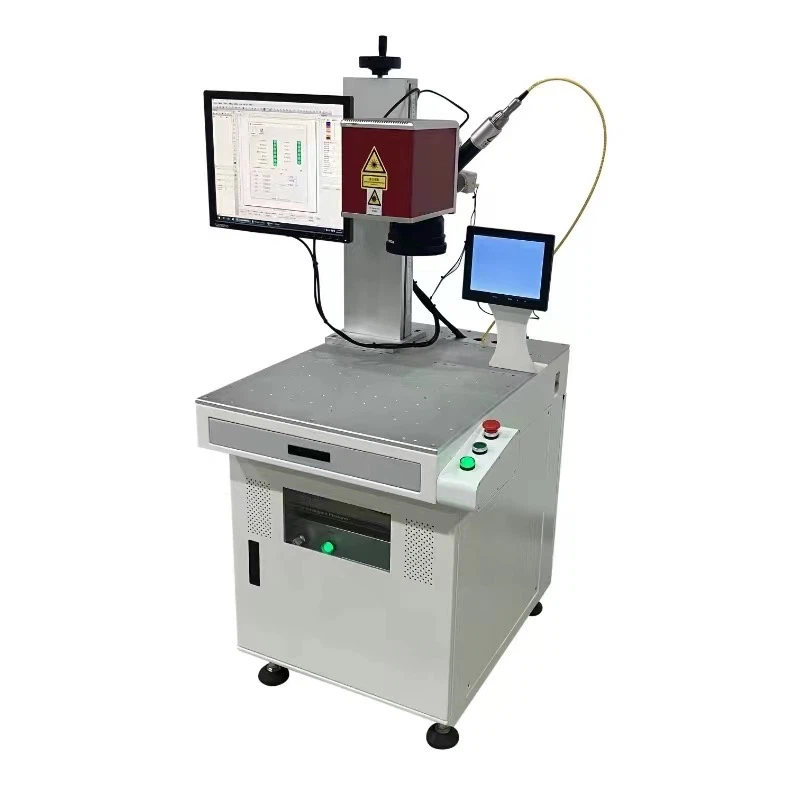

Laitteiden esittely

A. Laitteet

Laser: QCW laser
• Näköjärjestelmä: CCD-paikannus
• Nopea säteen jakaminen: Saavutetaan linssin kulman taipumisen avulla nopean optisen polun vaihtamiseksi.
• Galvanometrijärjestelmä: Yksipistehitsausnopeus voi olla useita kertoja nopeampi kuin perinteisillä XY-akselin alustoilla korkealaatuisilla galvanometreillä.

B. Laitteen ominaisuudet

Korkea säteen laatu takaa hyvän hitsaustuloksen.
• Suurinopeuksinen säteenjakajahitsausohjelmisto on helppokäyttöinen, mikä mahdollistaa nopean aaltomuodon vaihdon hitsauksen tehokkuuden parantamiseksi.
• Laitteessa on vähän kulutusosia, ja se ei vaadi lähes päivittäistä huoltoa, mikä vähentää linjan seisokkeja ja virheenkorjauskustannuksia.

C. Laiteparametrit

Tarkennuspisteen vähimmäishalkaisija: {{0}},2–0,4 mm.
• Pulssienergia: portaattomasti säädettävissä välillä 0,1 - 25 ms.
• Pulssin toistotaajuus: 0 Hz Pienempi tai yhtä suuri kuin F Pienempi tai yhtä suuri kuin 2500 Hz.
• Laite on ilmajäähdytteinen ja kompakti, ja sen pinta-ala on alle 1 neliömetri.

D. Käsittelyn edut

Laserpiste muuttuu tasaisemmaksi ja vakaammaksi kulkiessaan optisen kuidun läpi, mikä parantaa hitsin laatua.
• PC:tä käytetään ihmisen ja tietokoneen väliseen vuorovaikutukseen, mikä tekee käytöstä yksinkertaista, luotettavaa ja helposti hallittavaa.
• Alhaiset laitteiden käyttökustannukset ja minimaaliset kulutustarvikkeet.
• Ympäristöystävällinen ja saasteeton.
